中望3D是一款易學易用的工業級三維CAD/CAM一體化:設計軟件，深受汽車零配件、電子器件、機電設備等行業三維CAD設計人員的喜愛。在這些行業的產品裝配設計中，同一廠家的產品往往有多種款式，不同款產品的同類零件經常會被工程師在中望3D里命名成相同名稱。但作為一名從業5年的三維設計師，筆者注意到，部分中望3D初學者在對不同款式的相同零件進行命名時，可能遇到無法建立同名零件的難題。筆者這次就與大家仔細探討一下這個問題，并為新手用戶們提供一個簡潔高效的解決方案。

       疑難問題描述：無法保存不同產品中的同名文件

       當設計師采用單對象文件管理方式設計好A款產品時，為方便各零件的管理，通常會將所有Z3文件會放在同一文件夾中。以下圖為例，“左側板”就是A款空調產品的眾多零件之一。
圖1  用戶通常將中望3D的Z3文件放于同一文件夾

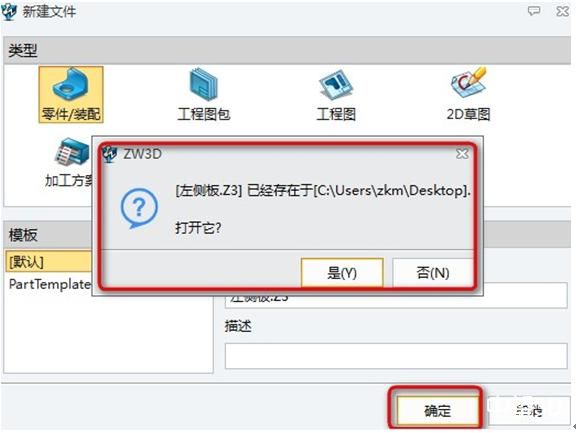

       隨后，當設計B款空調產品的同名稱零件時，設計師也會將其命名為“左側板”。點擊確定后，中望3D會彈出如下提示窗口，提示文件已經存在。
圖2

       原因解析：中望3D會自動記憶圖檔記錄

       出現這種情況，主要是由于中望3D會自動搜索以前打開或建立過的圖檔以及命名。當新建名稱與以前名稱重復時，中望3D會發出“已存在”的提示，詢問用戶是否需要建立或打開它。當用戶選擇“是”，則打開以前的圖檔；當用戶選擇“否”，則圖檔創建不成功。

       輕松三步，難題迎刃而解

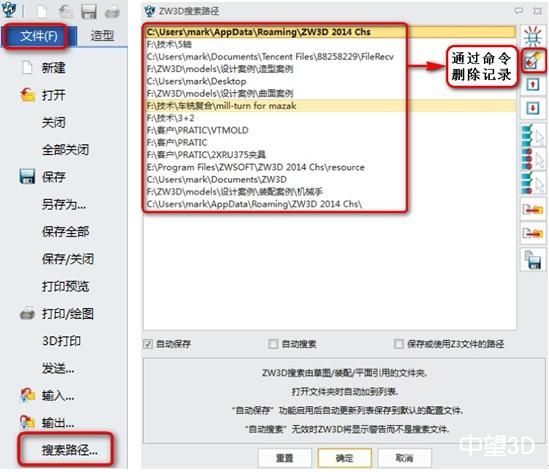

       中望3D提示用戶已有同名零件的功能，在某些情況下能對設計師起到較好的警示作用，有其存在的意義。但在許多行業的產品設計過程中，設計師會按照不同產品款式對零件進行分類，導致不同“文件夾”下有同名零件存在。這種情況下，我們可以按照以下步驟操作，輕松化解難題：在中望3D軟件中，點擊文件----搜索路徑------彈出如右下對話框：
  圖3

       把紅色框的內容通過右邊命令將其刪除后，就能重新建立命名了。

       引用不同文件夾下同名稱零件的命名，既順應多了數設計師的操作習慣，又能方便、智能的幫助設計者提高圖檔管理效率和設計效率。希望筆者這篇文章能為有類似疑問的用戶提供高效的解決方法，為設計工作帶來便利。據悉，中望3D近期推出了 “奉老師線上互動培訓課程”（網址http://www.zw3d.com.cn/service/jiaocheng/list-39.html），有三維CAD/CAM專家親自坐鎮，全程即時解答學員的所有疑問。筆者也建議大家抓住這個免費培訓的機會，讓更多軟件應用難題迎刃而解。
