作為一款三維CAD/CAM軟件，中望3D一直致力于為廣大用戶提供高性價比的CAD/CAM一體化解決方案。隨著新版的推出，中望3D2012的功能及性能再次有了明顯的飛躍，更加滿足CAD/CAM用戶的需求。今天就來給大家介紹中望3D2012其中一個新功能——PDF輸出功能。PDF輸出功能是三維CAD/CAM軟件中一個比較常用的功能，那中望3D的PDF有什么與眾不同的地方嗎？現在我們就來看一下——

       我們看下面這個裝配體，就以這個裝配體為基礎，輸出成PDF文件。（圖一）

中望CAD/CAM新版亮點之PDF輸出

（圖一）

       1、設置輸出PDF的參數

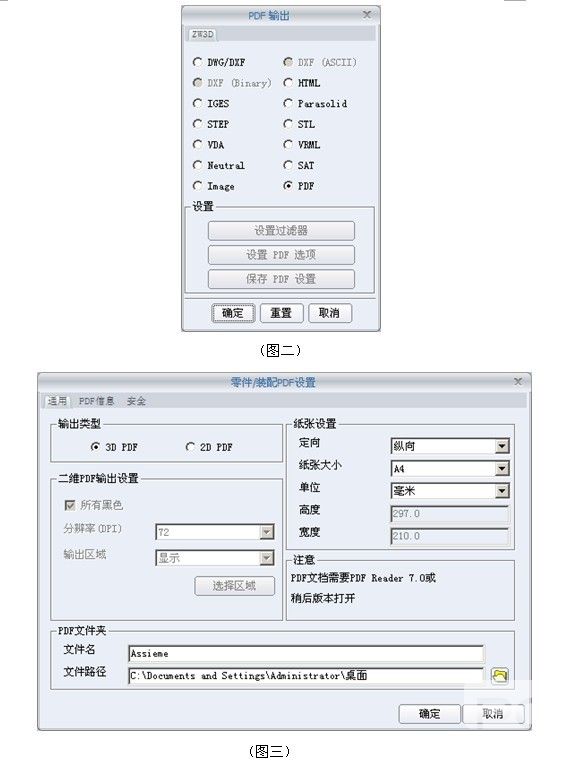

       文件——輸出——PDF輸出（圖二）

       進入?yún)?shù)設置頁，對輸出的類型（3D PDF/2D PDF）、紙張設置（定向/
紙張大小/單位）、文件夾、文件路徑進行設置，然后確定，輸出PDF文件。（圖三）

中望CAD/CAM新版亮點之PDF輸出

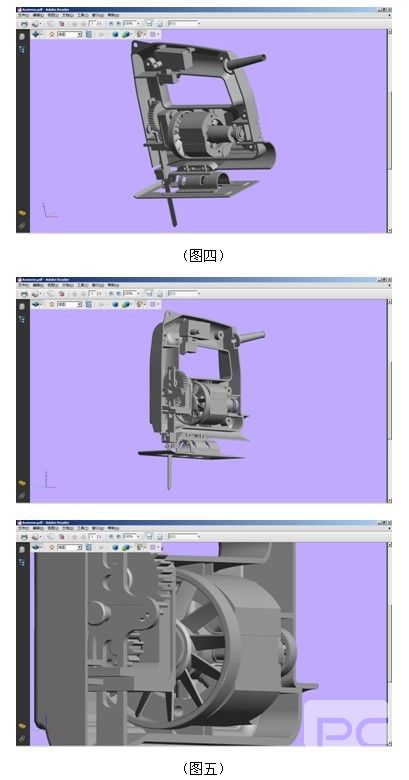

       2、打開Assieme.PDF，查看PDF，了解中望3D輸出PDF的特色。（圖四）

       首先，中望3D輸出的PDF是可以旋轉的，我們轉一個角度，并且放大看看，具有矢量的特性，非常便于觀察零件。（圖五）

中望CAD/CAM新版亮點之PDF輸出

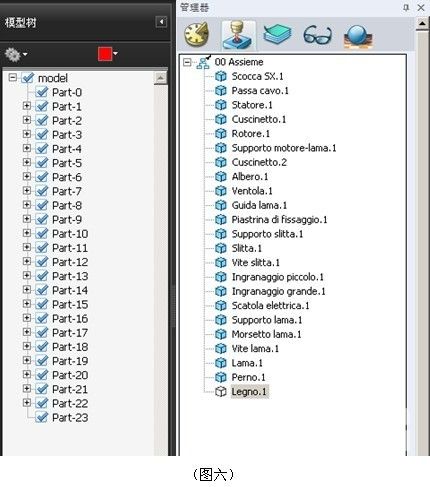

       其次，當CAD/CAM用戶打開PDF模型樹，同時對照中望3D中的裝配管理器，可以看到中望3D裝配中的零件都保存在PDF模型樹中，并且可以對part進行打開關閉的操作。（圖六）

中望CAD/CAM新版亮點之PDF輸出

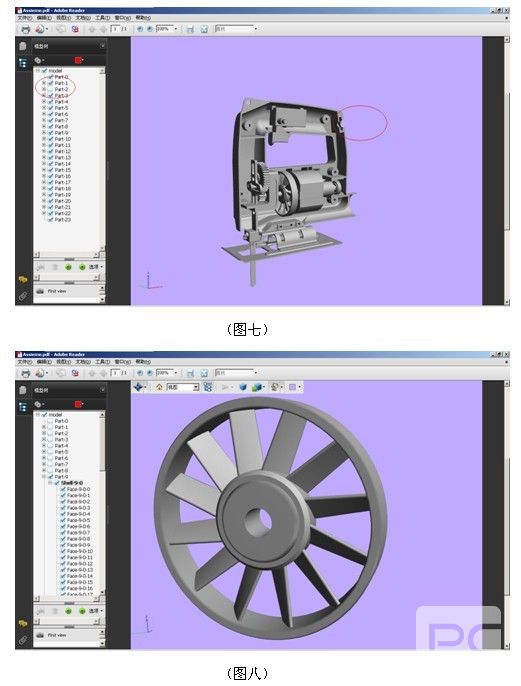

       關閉模型樹中的part-2，圖形窗口中的手柄部分就隱藏了。（圖七）

       通過以上的方式，CAD/CAM用戶可以非常方便的查看裝配中的各個零件的結構。下圖中我們只留下了part-9，展開part-9中的shell，可以看到由face組成的part。同時也可以對face進行打開關閉的操作。（圖八）

中望CAD/CAM新版亮點之PDF輸出

       由此來看，作為一款高性價比的CAD/CAM軟件，中望3D的PDF輸出功能十分強大，能夠滿足設計部門對外展示模型的功能。不僅可以查看整個裝配體，也可以查看各個零件的結構細節部分，甚至到一個一個的面。

       中望3D2012作為一款高性價比的CAD/CAM軟件，還具備強大的數據兼容性，高效智能的建模方式，全流程塑膠模具解決方案、先進的智能化CAM加工，CAD設計、2—5軸CAM加工以及專業應用多模塊可自定義組合……如此之多的亮點，是否讓你也想體驗一下？那就趕快來下載中望3D2012吧！
