如果要讓小齒輪軸的U型槽與平鍵裝配后,通過改變U型槽的大小來驅動平鍵的尺寸.請看下面步驟:

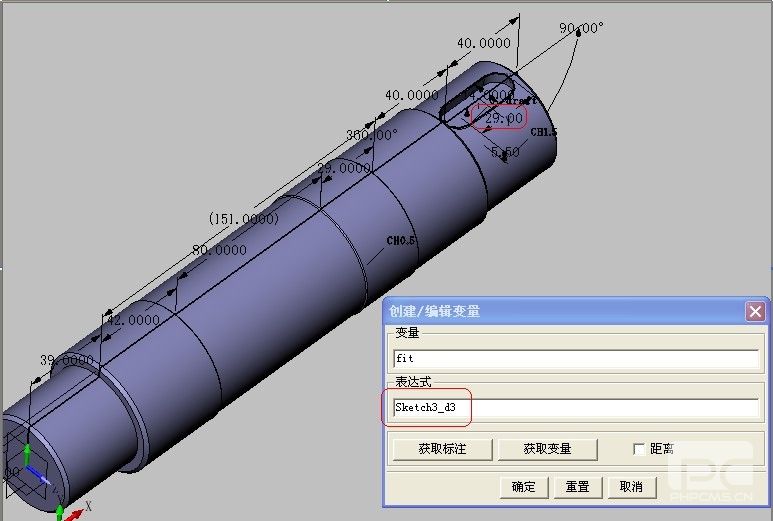

步驟一:打開小齒輪軸,選擇要變量的尺寸,插入變量,點擊確定.如下圖所示:

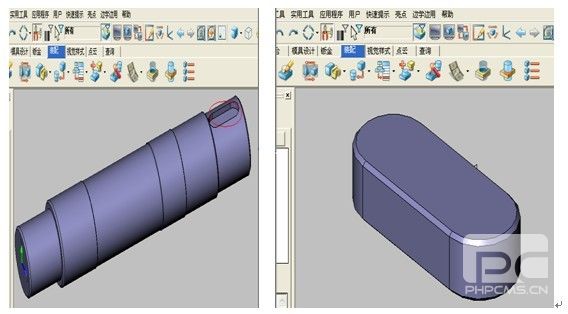

步驟二:新建一個文檔,繪制平鍵.如下圖所示:

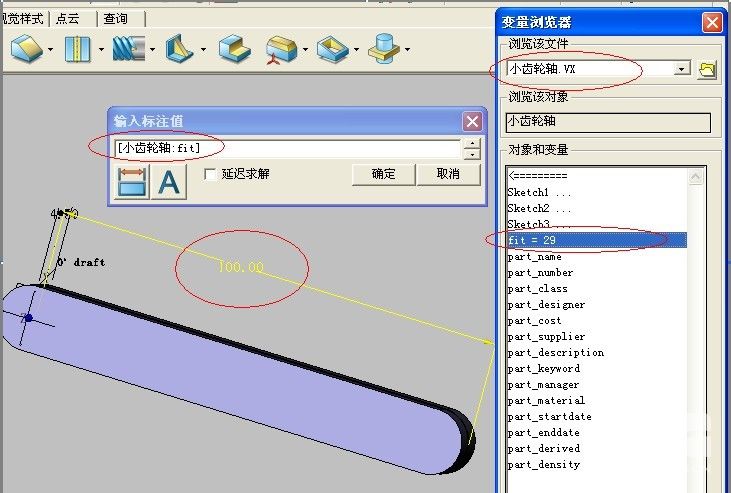

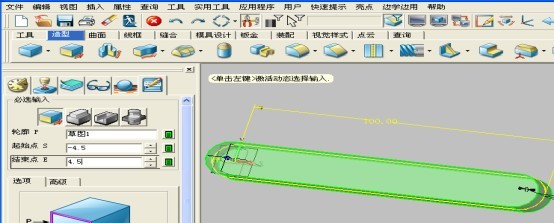

步驟三:修改平鍵的標注值,并嵌入小齒輪軸的U型槽尺寸,點擊確定.如下圖所示:

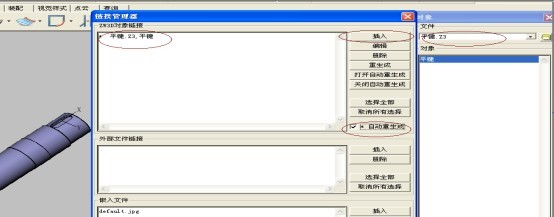

步驟四:打開小齒輪軸文件,在工具里打開鏈接管理器,插入平鍵對象,點擊”自動生成”如下圖所示:

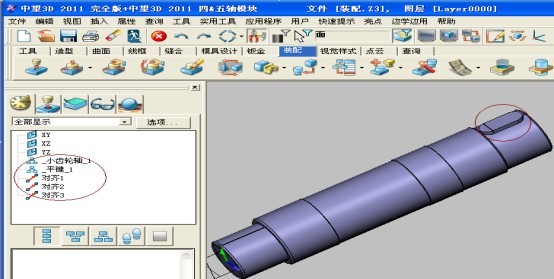

步驟五:新建一個裝配文件,把小齒輪軸,平鍵進行裝配.如下圖所示:

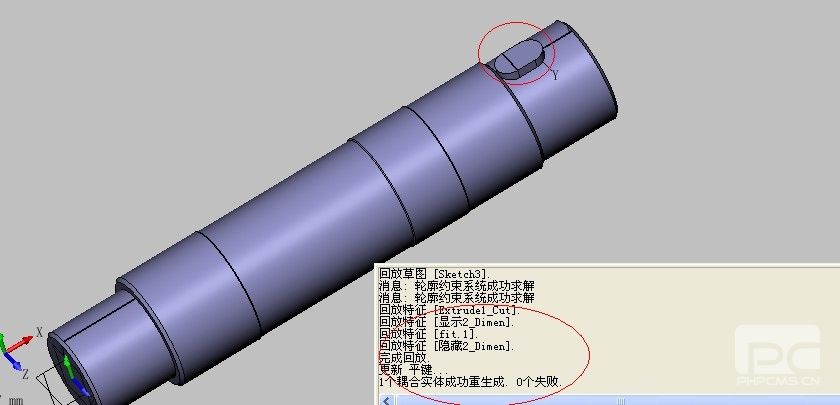

此時,若需要改變小齒輪軸U型槽大小,則平鍵的大小也可以跟隨著驅動改變.如下圖所示:
裝配中的尺寸驅動，相信是很多工程師都會碰到的問題，以上的一些分享，希望可以給到大家一些參考和幫助。
