使用中望3D進行繪圖，幾個簡單的步驟就可以實現各種花式的花紋，真正實現建模傻瓜化。本次課程我們將學習如何運用中望3D2018中的交錯陣列功能來畫出菱形網。

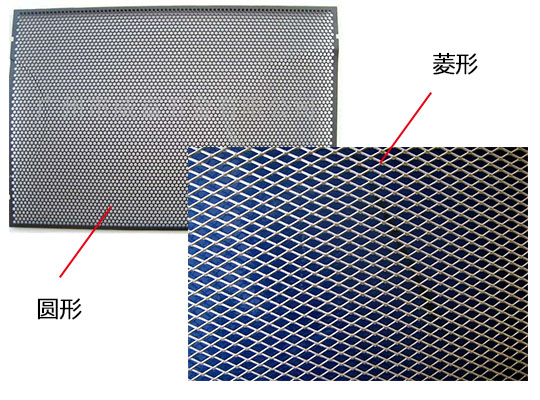

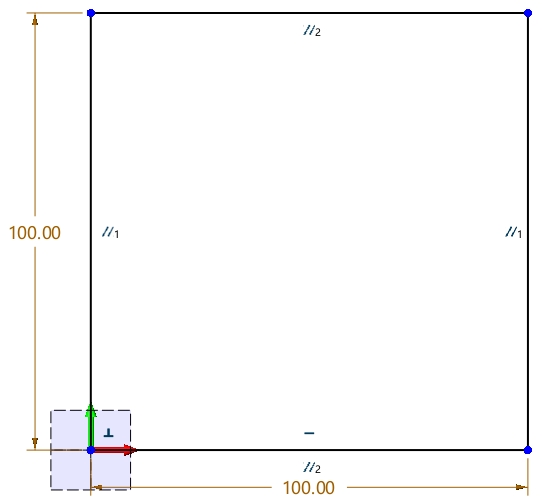

第一步：創建基板，繪制一個100*100的正方形草圖拉伸0.5厚度的板，繪制草圖如圖1所示。
圖1
第二步：拉伸出0.5厚度，如圖2所示。
圖2

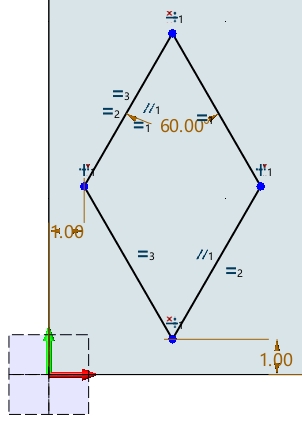

第三步：繪制菱形圖案草圖，如圖3所示。
圖3

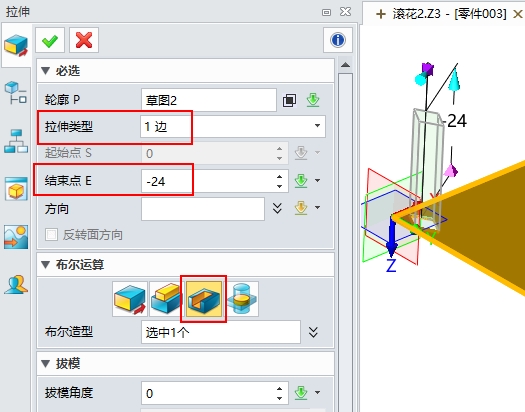

第四步：在基板上拉伸減除出菱形圖案，如圖4所示。
圖4

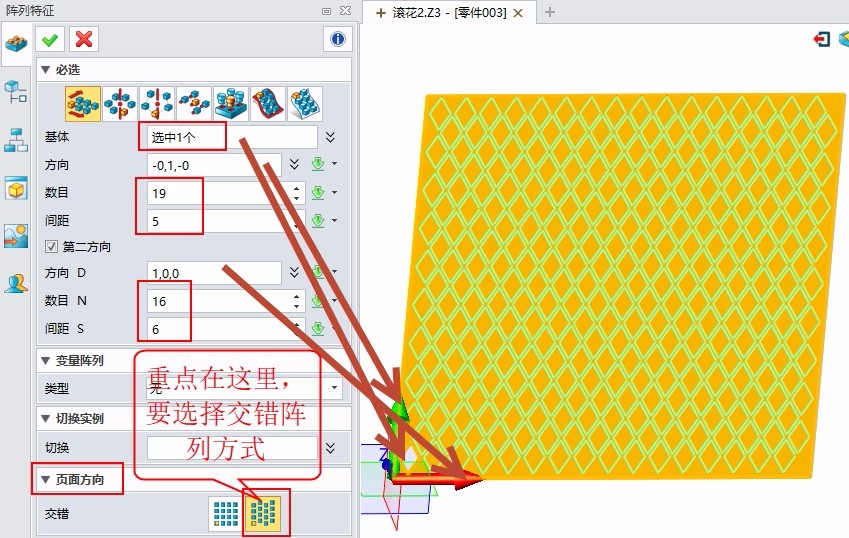

第五步：使用陣列特征功能列出錯開的規則圖案，注意在頁面方向交錯模式選擇交錯陣列，如圖5所示。
圖5

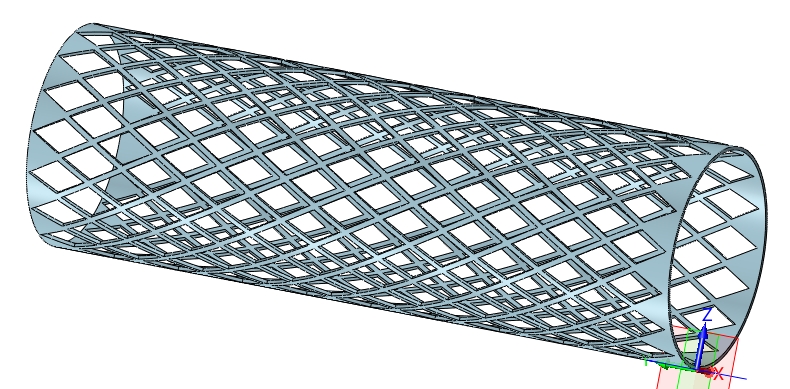

第六步：另外，還能使用圓柱折彎功能卷成圓柱形狀，如圖6所示。
圖6
至此，菱形網的繪制已經完成。中望3D交錯陣列的方式使得我們可以輕松繪制各種規則形狀的圖案，相信大家通過以上例子能熟練掌握這幾個簡單的步驟，并且將其運用到花紋網面的設計中。
馬上下載中望3D2018版，體驗智能設計，讓創意無極限：http://www.zw3d.com.cn/product-58-1.html
