路燈是我們?nèi)粘I钪兄匾墓苍O(shè)施之一,它不但有照明的功能,而且根據馬路、公園、別墅花園等不同的應用場景,路燈的造型也是千變?nèi)f化的,具有一定的觀賞性。
今天小編將以圖1中這個造型精致的路燈為例,向大家介紹下在三維CAD軟件——中望3D中其相應的建模設計步驟,這樣,大家在掌握了相關操作步驟和建模技巧之后,也能夠根據自己的想法,設計出造型個性化的精美路燈。
圖1 路燈
第一步:設計固定座。 先點擊“草圖”命令,選擇XY面,進入草圖界面進行輪廓繪制(圖2),完成后退出草圖,再點擊“旋轉”命令,選擇草圖為輪廓,旋轉軸為“Y軸”,詳細參數可參照?qǐng)D3,這樣即可完成路燈固定座的建模設計。
圖2 繪制輪廓草圖
圖3 旋轉獲得固定座
第二步: 設計聯桿。 點擊“草圖”命令,選擇YZ面,進入草圖繪制聯桿輪廓(圖4),完成后退出草圖,點擊“拉伸”命令,選擇草圖為輪廓,拉伸類型“2邊”如圖5所示,即可獲得聯桿效果。
圖4 繪制聯桿輪廓草圖
圖5 拉伸獲得聯桿
第三步:設計燈盤。 點擊“草圖”命令,選擇YZ面,進入草圖繪制燈盤輪廓(圖6),然后點擊“旋轉”命令,選擇所繪的草圖為輪廓,旋轉軸為“Z軸”,即可得到燈盤效果(圖7),該操作與第一步的步驟是一樣的。
圖6 繪制燈盤輪廓草圖
圖7 旋轉獲得燈盤
第四步:設計燈罩。 參照第一步和第三步的操作,選擇YZ面,繪制燈罩輪廓(圖8),完成繪制后,以 “Z軸”為旋轉軸,通過旋轉獲得燈罩(圖9)。
圖8 繪制燈罩草圖輪廓

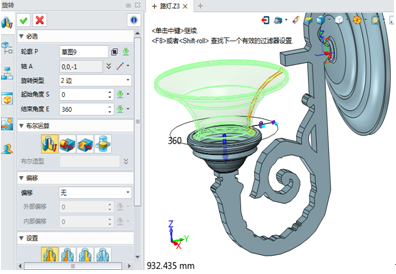

圖9 旋轉獲得燈罩
第五步:設計燈桿。 按照前面操作,選擇YZ面,進入草圖,繪制燈桿輪廓(圖10),完成后,點擊“拉伸”命令,選擇草圖為輪廓進行拉伸,完成后點擊“線框模塊”中的“復制”命令,進行旋轉復制,復制個數為“4”,效果如圖11所示。
圖10 繪制燈桿草圖輪廓

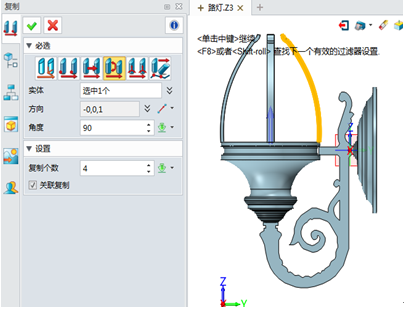

圖11 旋轉復制燈桿
第六步:設計燈頂。 參照前面操作,以YZ面繪制燈頂草圖(圖12),再以 “Z軸”為旋轉軸,旋轉獲得燈頂(圖13)。
圖12 繪制燈頂草圖輪廓

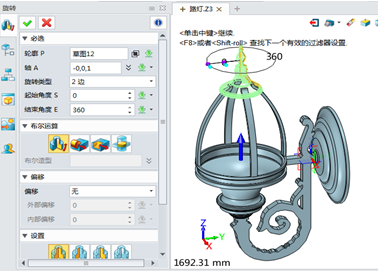

圖13 旋轉獲得燈頂
第七步:路燈顏色設置。
在“視覺樣式模塊”中點擊“鍍金”命令,選擇要設置的面,即可完成路燈的上色操作,圖14為上色后的效果圖。

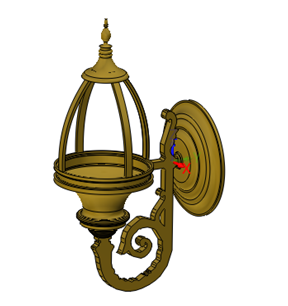

圖14 路燈上色效果
通過以上的介紹,大家是不是覺得用中望3D三維CAD軟件來設計這個精致路燈非常的簡單高效呢?您只需要結合自己的設計思路,在中望3D中,通過草圖、旋轉、拉伸等建模相關的操作命令,即可快速完成產品的建模設計。當然,除了本例子中所涉及的這些功能命令之外,中望3D還支持直接編輯、3D草圖繪制、布爾運算等建模功能,可幫助設計師充分發揮設計創意,高效完成建模工作。
馬上下載中望3D 2016版,享受高效靈活的設計體驗:http://www.zw3d.com.cn/product-58-1.html
Z3是什么格式文件:http://www.zw3d.com.cn/blog/201503131763.html
更多三維CAD實例教程,歡迎訪問中望3D官方網站:www.zw3d.com.cn
