CAD矩形設計小技巧
其實普通矩形的繪制對熟練的人來說是很快就能繪制完成的。但是如果有規定的長度或其他要求的就相對有一些難度的，本文就給大家介紹如何設計有規定的矩形。
1. 首先，我們打開中望CAD軟件。

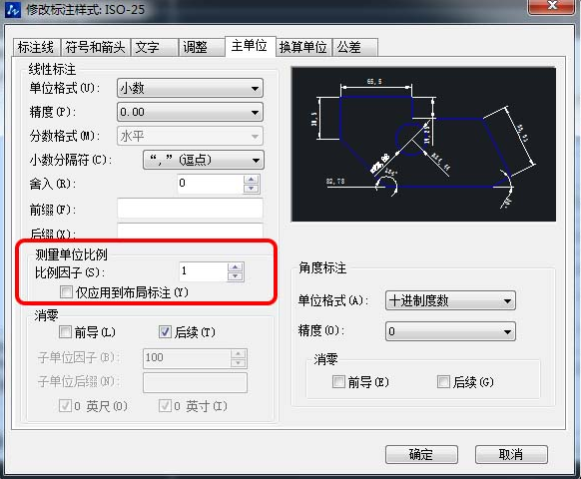

2. 我們設置圖例，以200mm*100mm的矩形為例。接著確定圖紙的圖例，如果是1:1的圖紙，繪圖時輸入的長度就是實際長度，否則繪圖的尺寸就是實際尺寸/圖例。這里設置圖例為1:1。

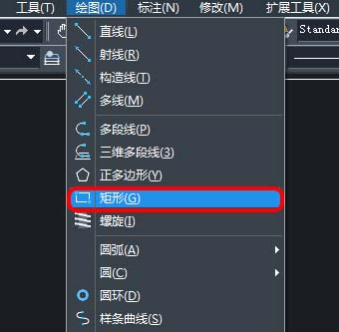

3. 然后可以通過點擊工具欄的命令按鈕，或者在上方的菜單欄里點擊繪圖，下拉里有矩形，或者直接輸入矩形的快捷鍵rec然后回車找到矩CAD形命令。
4. 最后繪制矩形的兩種方法：

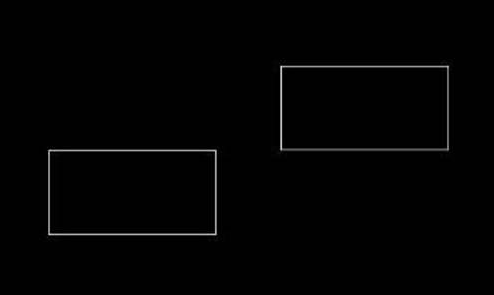

（1）輸入REC命令后，移動鼠標來確定矩形的頂點，接著輸入指令：D，設置矩形的大小。
（2）輸入REC命令后，確定頂點后·，接著輸入指令@200,100，并回車確定。
