怎樣用CAD設計荷花？
1.首先，我們打開CAD軟件。
2.我們繪制兩個半徑為50mm的圓，圓心在一條直線上，且圓心之間的距離為75mm，如下圖所示。
3.然后，用直線連接兩圓的二個交點，并用修剪命令修剪。

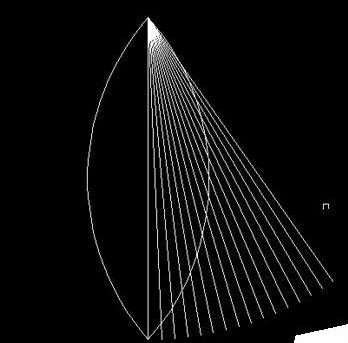

4.用ar（陣列）命令，然后選擇“環形陣列”，選擇對象為步驟3中的直線，中心點為直線最上方點，項目總數為16，填充角度為35°，然后點確定，得到如圖所示的陣列圖形。
5.用tr修剪命令，修剪掉圓之外的線段，如下圖所示。

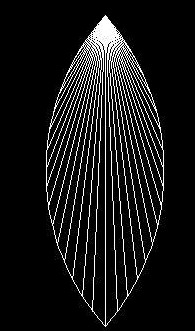

6.用mi鏡像命令，鏡像陣列修剪后的線段，得到如圖所示的花瓣。

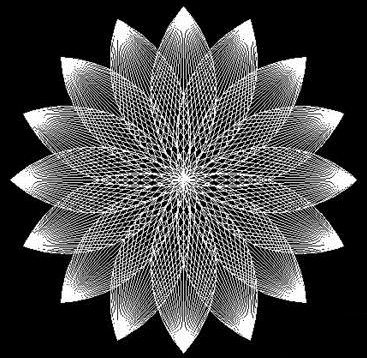

7.用ar（陣列）命令，然后選擇“環形陣列”，選擇對象為步驟5所示的花瓣，中e點為花瓣最上方點，項目總數為16，填充角度為360°，然后點確定，得到如圖所示的荷花。
這樣我們的荷花就繪制完成了。
