前面我們已經學習了如何繪制鍋蓋主體，接下來我們就來完成鍋蓋的繪制。下面是具體的操作步驟：

1、 首先，大家打開中望CAD軟件

2、 打開繪制好的鍋蓋主體文件

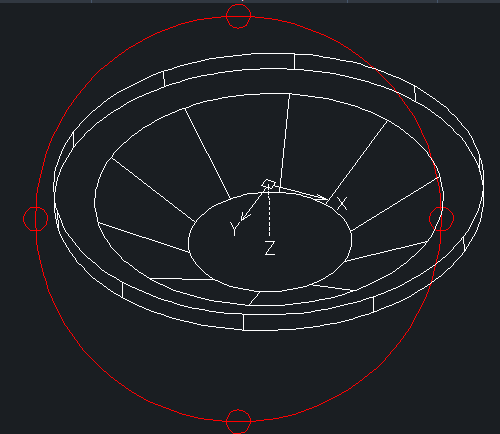

3、 點擊【實體】-【觀察】-【動態觀察】按鈕，在動態觀察環境下調整視圖的角度，使實體的最大面朝上，如圖所示

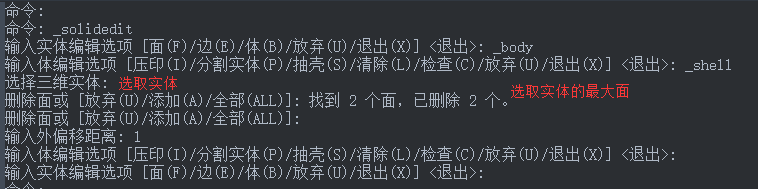

4、 點擊【實體】-【實體編輯】-【抽殼】按鈕，對鍋蓋進行抽殼處理，抽殼厚度為1，命令欄顯示操作如下：

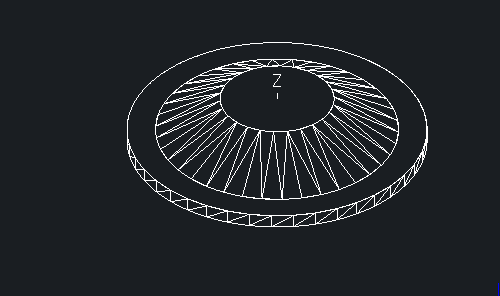

5、 抽殼后的鍋蓋如圖：

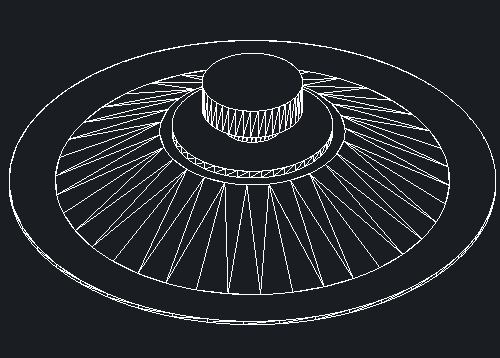

6、 將視圖切換至西南等軸測模式。點擊【實體】-【圖元】-【圓柱體】按鈕，繪制圓柱體，其底面圓心為（0，0，20.5），底面半徑為20，高度為2；再次執行【圓柱體】命令，繪制底面圓心坐標為（0，0，22.5），半徑為7.5，高度為5的圓柱體；以及底面圓心坐標為（0，0，27.5），半徑為12.5，高度為8的圓柱體。消隱后結果如圖

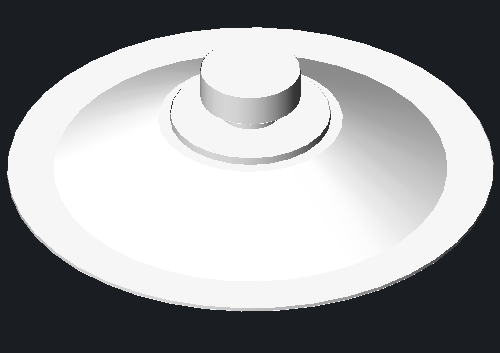

 7、 點擊【視圖】-【布爾運算】-【并集】按鈕，將圖中所有的實體進行并集運算，在CAD中著色效果如圖：
