在CAD的使用過程中,有時候需要給圖紙中的某一個區域進行填充,但是我們可以發現,一般軟件系統填充里面僅有“填充圖案”以及“漸變色”兩個選項,那究竟該如何填充到單色呢?
今天,小編就給大家講解一下如何給區域填充單色

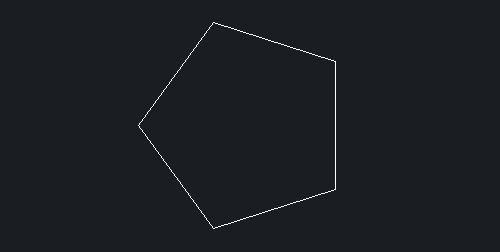

1、首先,大家打開中望CAD軟件,打開相應的圖紙文件

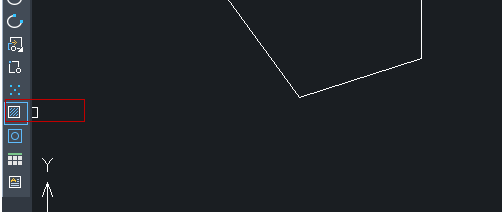

2、點擊CAD軟件界面左方工具欄中的“圖案填充”按鈕

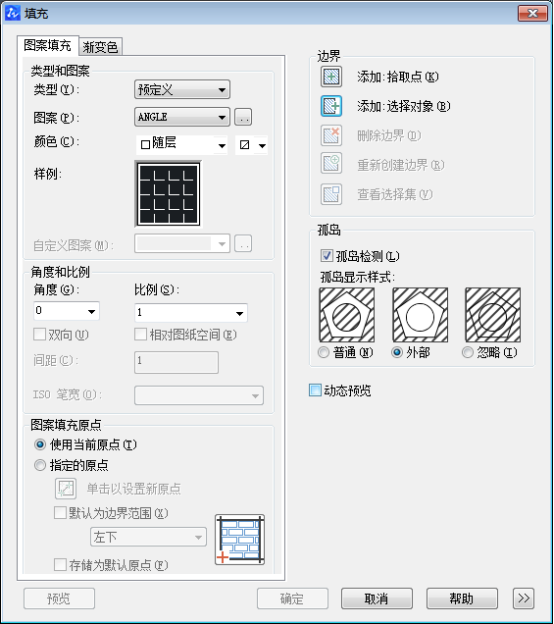

3、系統會自動彈出“填充”對話框,如下圖所示

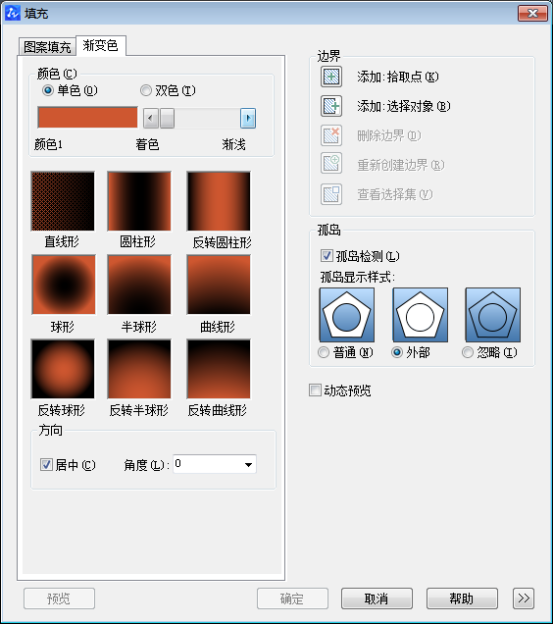

4、我們點擊“漸變色”選項卡,選擇“單色”選項,再選擇自己所需要的顏色

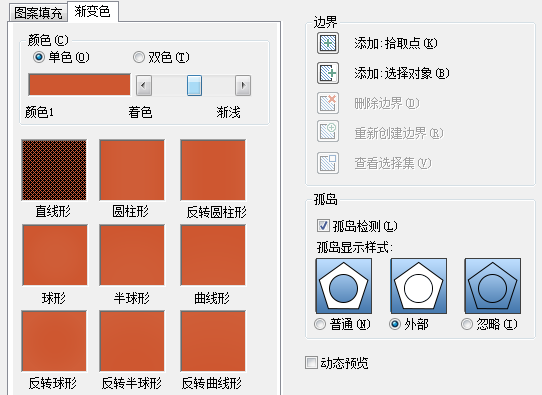

5、我們調整“著色 深淺”中間的滑塊,大概調整到中間的位置的時候,漸變色就會消失,如下圖所示

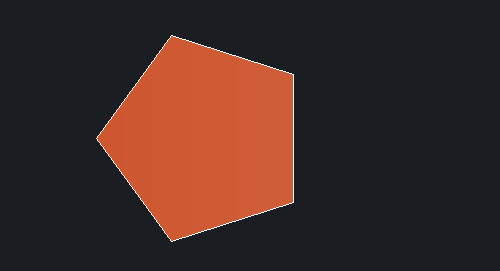

6、點擊右邊的“添加:拾取點”選項,再點擊所需要進行填充顏色區域中間的一點,再點擊鼠標右鍵進行確認,再點擊“填充”對話框中的“確定”按鈕,圖形就填充上顏色了
