對于新安裝的CAD軟件，所有的參數都是默認設置的，我們在使用標注的時候會發現這樣一種情況，就是標注的尺寸小數點后面有很多零，即使是整數標注出來也是帶小數點的，那么這種情況如果需要去掉小數點后面的零該怎么辦呢？

下面小編就來介紹一下小數點后消0的方法。

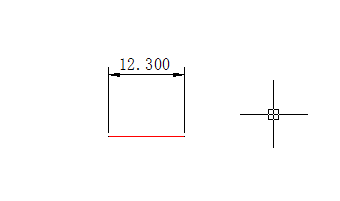

1、 首先，大家打開中望CAD軟件，此時標注如圖所示

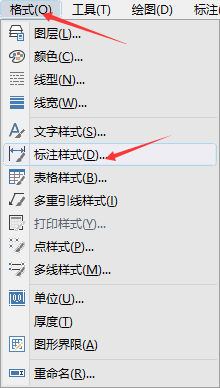

2、 在菜單欄中選擇【格式】選項，在下拉菜單中點擊【標注樣式】按鈕

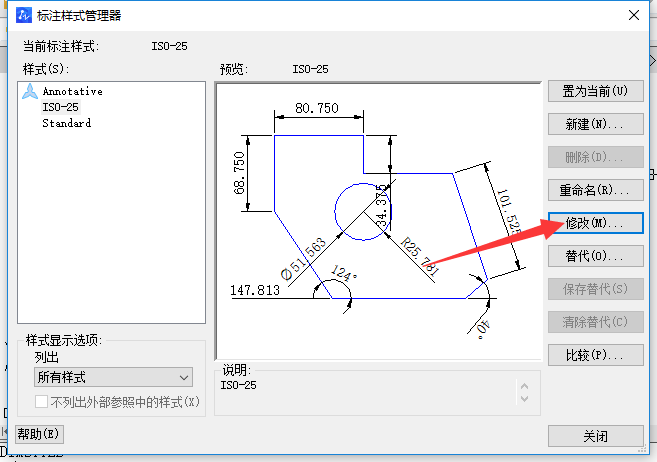

3、 在彈出的對話框中點擊【修改】按鈕

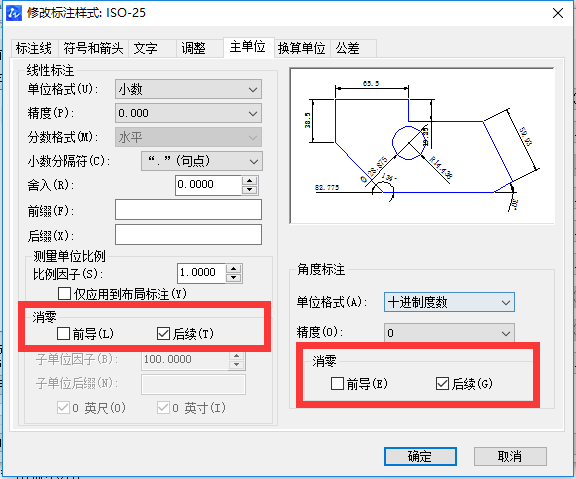

4、 此時彈出【修改標注樣式】的對話框，選擇【主單位】選項卡，勾選線性標注和角度標注選項組中的【消零】-【后續】復選框，然后點擊確定

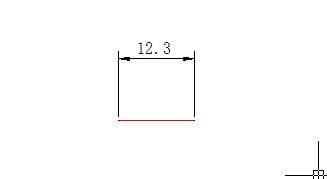

5、 設置完成之后，CAD軟件中的標注數字小數點后面的零就去掉了
