cad中螺旋線畫法
我們?cè)谑褂?a href="http://www.hg0831.cn/" target="_blank">CAD的時候，經常會用到螺旋線，今天小編給大家介紹一下繪制的方法
方法/步驟
1.輸入快捷命令HELIX，不熟練的也可以選擇繪圖-螺旋線，進入到螺旋線繪制功能中

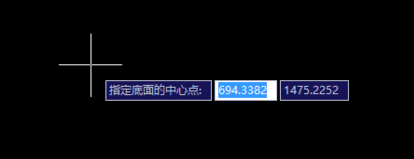

2.在繪圖區點擊繪制螺旋線的圓點
3.直接在旁邊輸入底面圓的半徑
4.直接輸入頂面圓的半徑

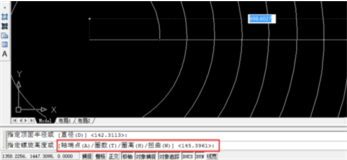

5.輸入t-回車就可以修改圓圈數

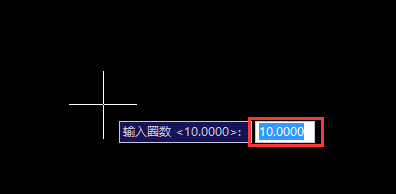

6.輸入圈數后回車
7.直接輸入螺旋圈的高度，enter，完成繪制

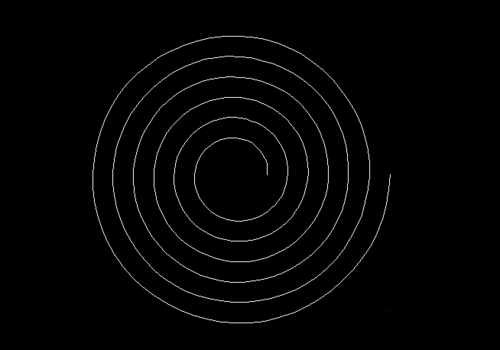

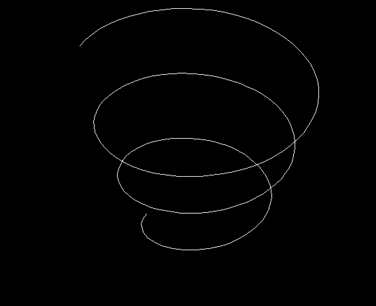

8.繪制完成的效果如下：俯瞰視圖和3d視圖
