CAD中如何任意變換UCS坐標軸
CAD三維建模需要不斷變換UCS坐標軸,那么在CAD中該如何操作變換UCS坐標軸呢?

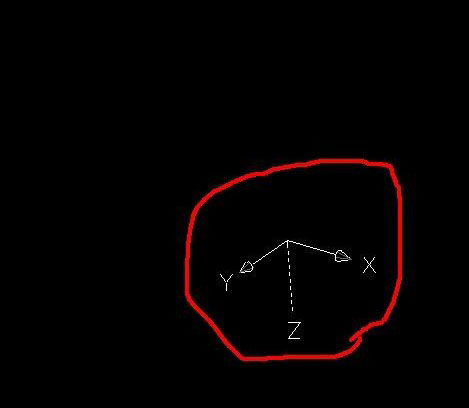

1 、CAD坐標軸是互相垂直的，所以任意捕捉兩個軸就可以了。
首先，輸入UCS

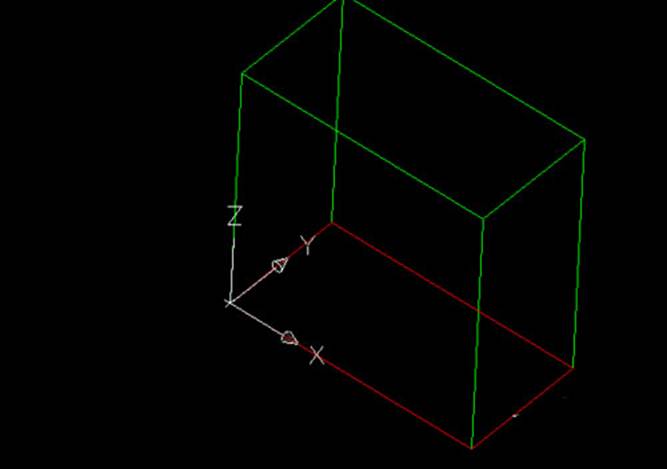

2、接著，輸入數字3，然后點擊模型的原點，再捕捉X軸，接著再捕捉Y(jié)軸，回車。UCS坐標軸變換完畢。

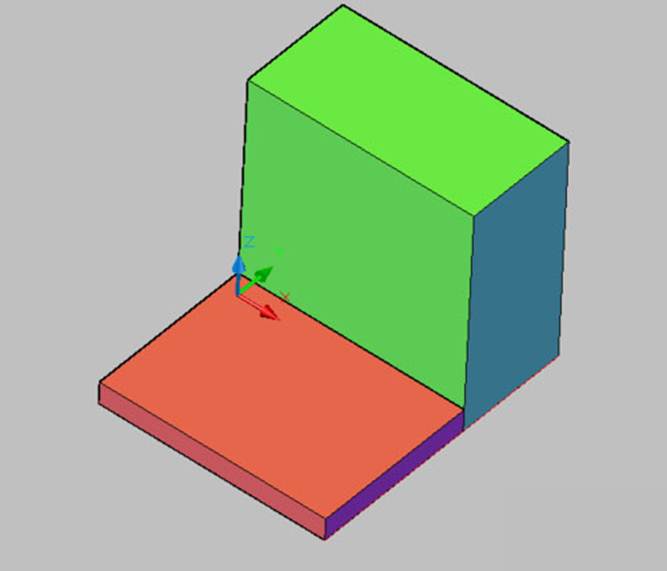

3、變換完坐標軸后，就可以在XY平面畫草圖繼續建模，或者在XY平面標注尺寸等操作了。
4、也可以利用CAD本身的工具圖標來變換坐標軸，在任意工具欄，點擊鼠標右鍵，勾選UCS，吊出UCS工具欄

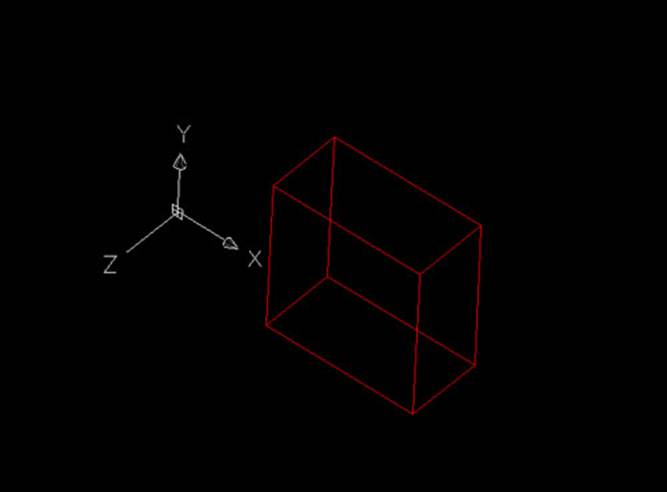

5、選擇X軸旋轉圖標，點擊一下，會出現提示，提示是指定繞X軸旋轉90度，這里默認是逆時針旋轉。
6、按回車后就會看到繞X軸旋轉90度的狀態了。其他兩個軸的功能Y軸，和Z軸，方法相同。
