CAD直徑與半徑標注的方法
CAD中標注的使用很多,當我們繪制了一份圖紙,沒有標注就不會完整。下面我們來學習一下圓形或圓弧標注半徑與直徑的方法,很簡單,適合新手學習,來看看下面的教程。

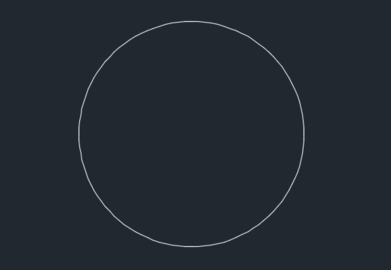

1、打開CAD軟件,點擊菜單欄的繪圖-圓選項,繪制一個圓形

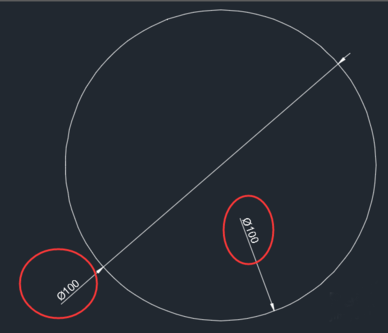

2、接著點擊標注-直徑,提示你選擇當前繪圖窗口內的圓,選擇圓,直徑標注完成

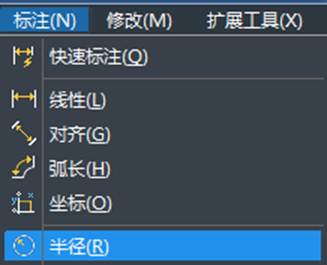

3、半徑標注與直徑標注其最基本的區別在于顯示的數值不一樣,半徑標注是以R開頭,而直徑標注是以直徑符號開頭,畫一段圓弧,點擊標注-半徑,

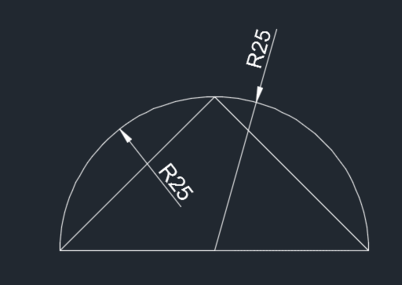

4、下圖是通過半徑標注得到的尺寸,請注意其與直徑標注的區分;
半徑與直徑標注其表達的尺寸雖說顯示不一樣,但其尺寸的大小是一樣的,以上就是CAD直徑與半徑標注方法講解。
