如何解決修剪過程中沒有邊界線隔開但是修剪時還會出現分段修剪?

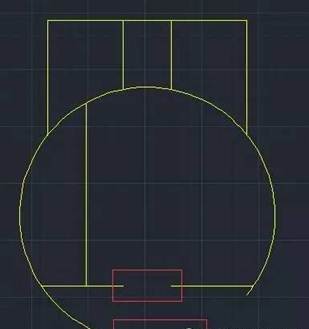

在修剪下圖時,本來是要把紅框內的直線和圓弧修剪掉,

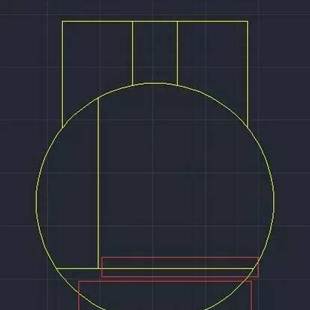

但是在執行修剪命令TR并兩次回車后發現點擊要修剪掉的圖元會出現以下現象,這是為什么呢?
這是因?yàn)樵谛藜暨x項里選擇了下面這個邊選項里的延伸,導致會出現隱含邊延伸的情況,只要上下有延伸線能隔開這段線條那么延伸線也可以作為修剪的邊界線。

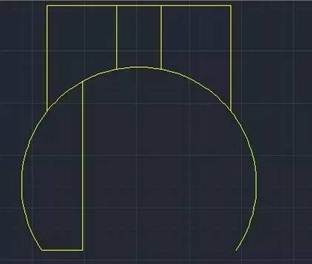

修改方法就是在修剪命令的邊選項里修改為不延伸,修改后再修剪此圖tr兩次回車后先點擊圓弧再點擊直線的結果,如下圖:
