CAD偏移方式詳解

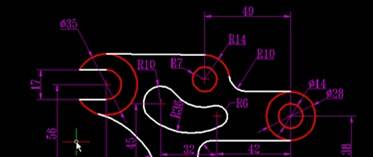

在繪制同心圓、圓弧時,偏移是一項很好用的功能,在實際設計中有很廣泛的應用,比如,下圖中紅色部分就是偏移的典型應用。
下面介紹偏移功能的使用方法。
1、單擊“偏移”功能圖標,或輸入O,回車。
2、從軟件所給出的提示可以看出, CAD提供兩種偏移模式——距離和通過。
所謂“通過”,就是在圖中線偏移后會通過指定的點。出現上述提示時,我們可以直接輸入偏移距離,也可以直接回車,或輸入T后回車,利用圖中其他圖中某個點作為偏移的參考點。
3、輸入“T”并回車,選擇“通過”方式。

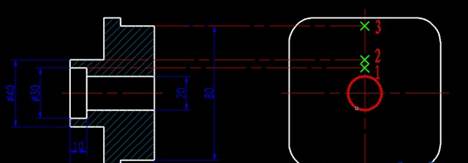

4、CAD要求用戶選擇對象,只需選擇下圖中的紅色圓即可。
5、CAD提示指定通過點時,直接選擇點1即可。

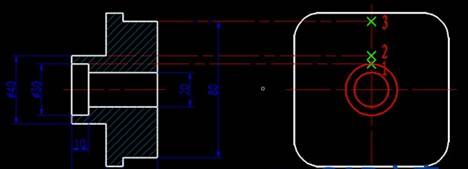

6、指定偏移點后,偏移的效果如下圖所示。
用相同的方法,可以偏移出通過點2、3的圓。
總結:當我們要繪制的圖形與圖中現有圖形平行時,我們就可以使用偏移命令,而無需重新繪制圖形,不僅圓、直線是如此,多段線、樣條曲線也可以偏移。
以上就是本篇文章的全部內容了,歡迎大家下載中望CAD軟件進行體驗。
