CAD全部縮放和范圍縮放有什么不同
CAD縮放命令ZOOM有兩個選項：全部A和范圍E，兩者到底有什么不同呢？

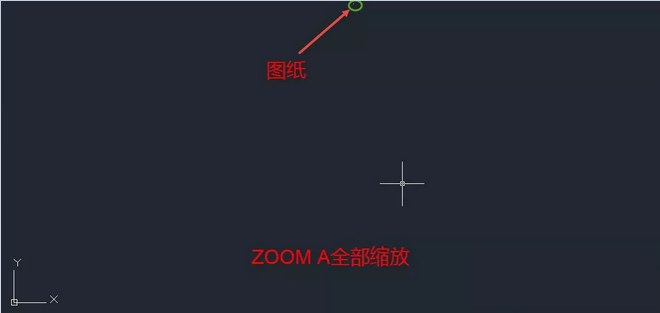

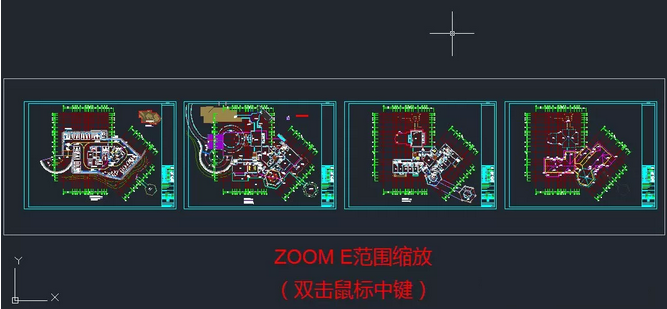

有一張圖紙，雙擊鼠標中鍵圖形可以居中，全部縮放后圖紙卻幾乎看不到了，如下圖所示。
為什么會這樣呢？ 這是因為范圍縮放會縮放到顯示全部圖形，而全部縮放會同時考慮圖紙界限LIMITS和圖形，保證兩者都能完全顯示，我們可以通過一個簡單的實驗來重現這個現象。
1、新建一張空圖，模板文件中都自帶圖紙界限，不用設置。

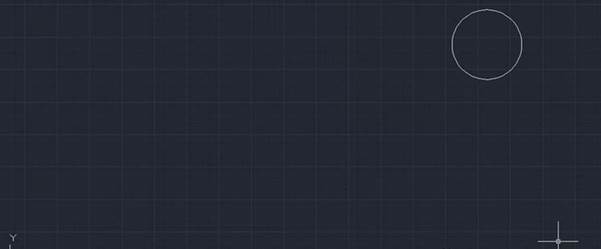

2、在離原點比較圓的地方畫一個圓，如下圖所示。

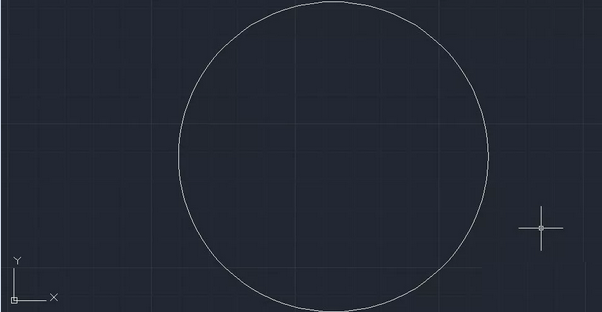

3、雙擊鼠標中鍵，也就是范圍縮放，就會全圖顯示圓，如下圖所示。

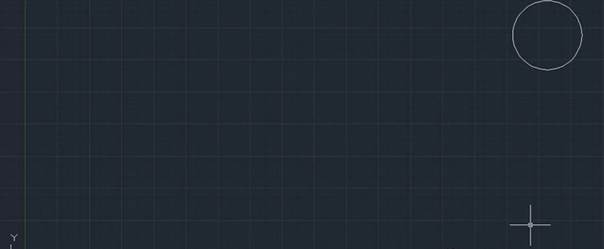

4、全部縮放的效果如下圖所示。
總結一下：
全部縮放就是要將圖紙界限和圖形都顯示出來。
如果圖形的范圍大于并包含了圖紙界限的范圍，全部縮放看上去的效果就跟范圍縮放一樣。如果圖紙界限超出了圖形的范圍，那么全部縮放的效果就跟范圍縮放不同。
