CAD繪制固墊零件平面圖

在全面而系統地學習了邊界的創建、基本面域以及組合面域的創建后，我們可以通過繪制兩個零件圖形，對【邊界】、【面域】和【并集】等命令進行練習和鞏固。本例圖形的繪制共包括13個步驟，請大家一邊讀文章一邊試著自己在中望CAD中進行操作，這樣才能達到真正的學習目的。

1.       新建一個空白文件；

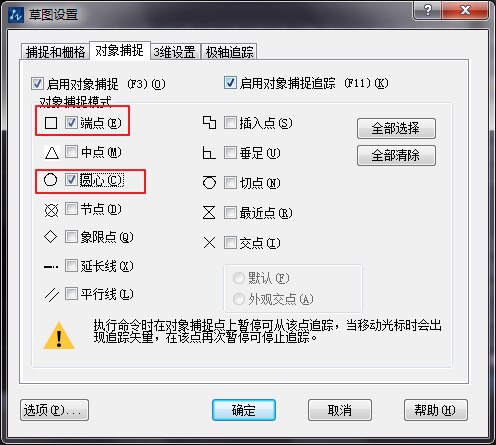

2.       使用簡寫DS激活草圖設置命令，將對象的捕捉模式設置為端點捕捉和圓心捕捉；

3.       執行【格式】|【圖形界限】命令，設置圖形界限為240*100并將其最大化顯示；

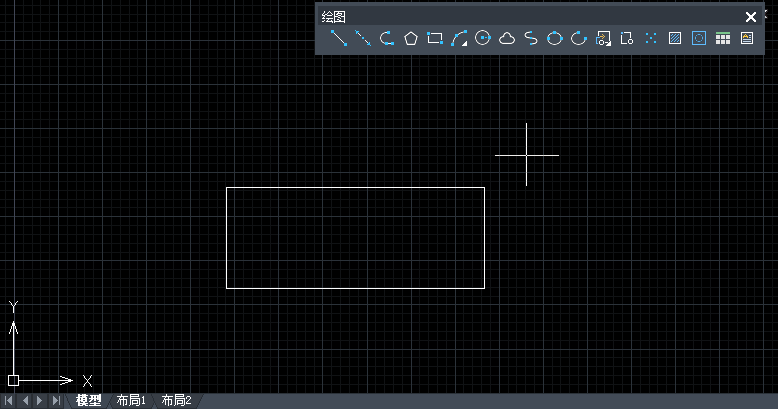

4.       執行【繪圖】|【矩形】命令，繪制長度為120，寬度為50的一個矩形；

5.       單擊【繪圖】工具欄中的圓按鈕，繪制一個直徑為10的圓；

6.       重復執行圓命令，分別以矩形其他三個角點和兩條水平邊的中點作為圓心，繪制直徑為10的5個圓；

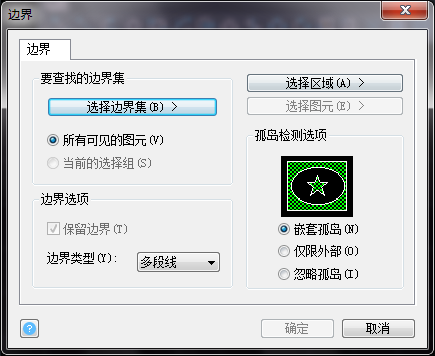

7.       執行【繪圖】|【邊界】命令。打開邊界創建對話框；

8.       采用默認設置，單擊左上角的拾取點按鈕，返回繪圖區，在命令行拾取內部點的提示下，在矩形內部拾取一點，此時系統自動分析出一個閉合的虛線邊界；

9.       繼續在命令行的提示下按回車鍵，結束命令，結果創建出一個閉合的多段線邊界；

10.   在命令行輸入M，調出移動命令，采用點選的方式選擇剛剛創建的閉合邊界，將其外移；

11.   執行【繪圖】|【面域】命令，將6個圓形和矩形轉換為面域；

12.   執行【修改】|【實體編輯】|【并集】命令，將剛創建的7個面域進行合并；

13.   最后，按CRTL+S鍵儲存圖形文件。
