經過艱苦的工作,工程圖紙終于繪制出來了。但是打印出來一看,線條太小根本看不清,這時我們就需要調整一下線寬了。
調整線寬有兩種方式,一種是打印前調整圖紙的線寬,另一種是調整打印樣式,改變打印時的線寬?;?span>CAD的調整方式差不多,我們下面用作者自己用的中望CAD做例子。

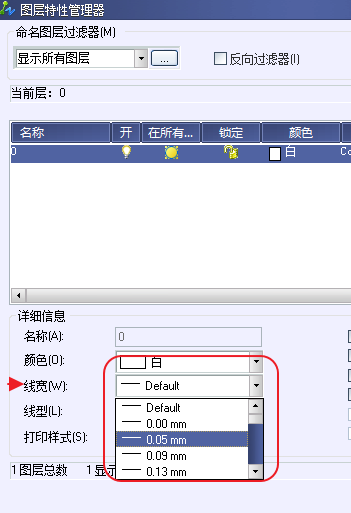

第一種,我們可以點擊工具欄“格式”-“圖層”,進入圖層管理器,選擇圖層,選擇左下角的“線寬”,對線條的寬度進行調整。這個方法的好處就是快,很快就可以完成操作。但是如果有某些線條需要特殊的話,就需要自己新建圖層進行設置,比如標注。

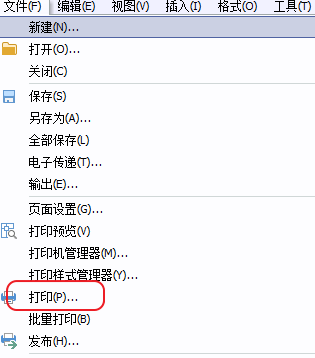

第二種是在打印的時候調整。我們?cè)邳c(diǎn)擊文件,選擇“打印”,進入打印設置面板。

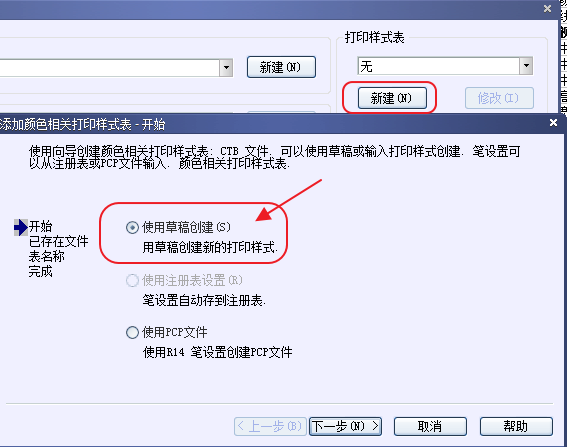

點擊新建一個打印樣式。

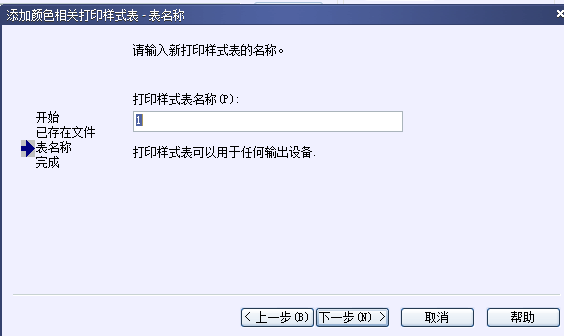

然后為這個打印樣式起一個下次容易理解的名字。

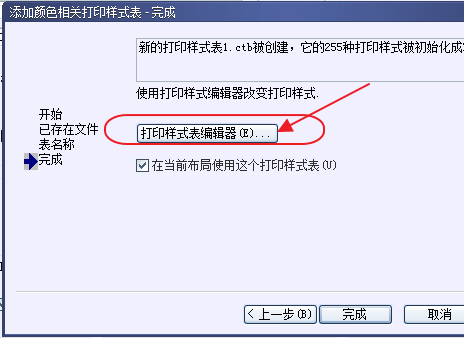

進入打樣樣式編輯器。

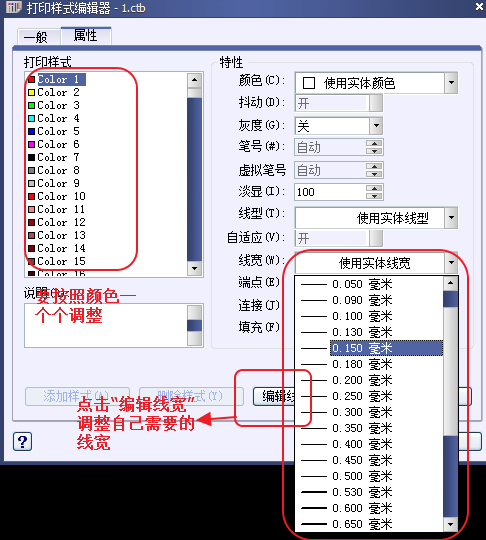

打印樣式里的線寬是根據顏色調整的所以要根據顏色一個個調整,這樣精準一些,而且畫圖中如果有不同顏色繪制特殊線條習慣的就更方便了。
設置完成后打印時選擇這個樣式打印就可以了。
