CAD定數等分是CAD制圖中經常使用到的命令，下面我們通過利用定數等分畫五角星的方法展示定數等分的使用。

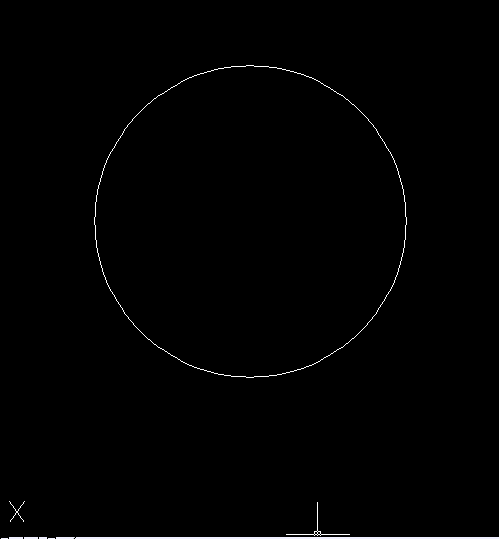

首先我們利用繪制圓命令繪制出一個圓。

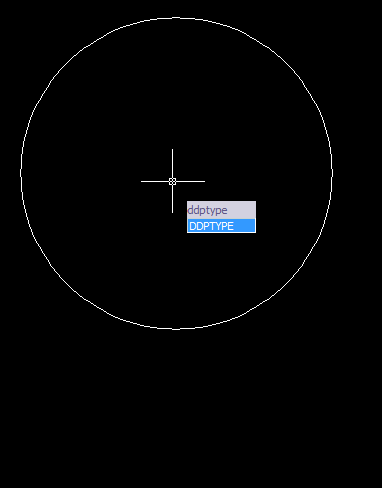

然后因為默認的等分點比較小，比較難識別，所以我們調整一下點樣式，使我們更方便的使用。輸入命令符“DDPTYPE”點樣式命令。

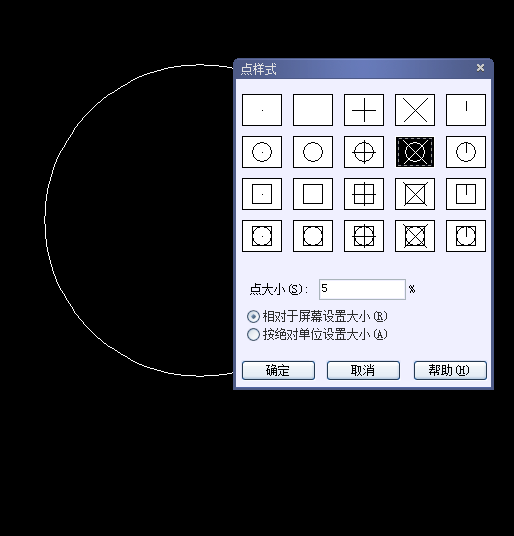

選擇一個比較直觀容易看清的點樣式。

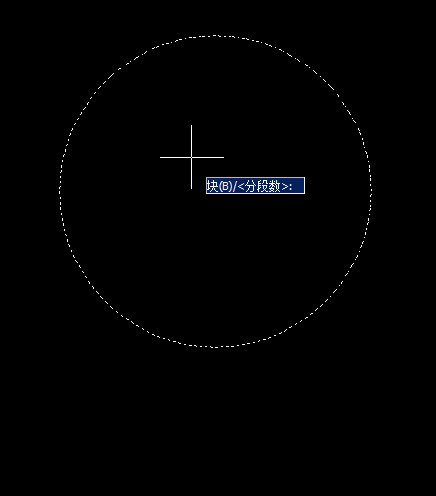

輸入定數等分命令符“div”。
選擇五等分。

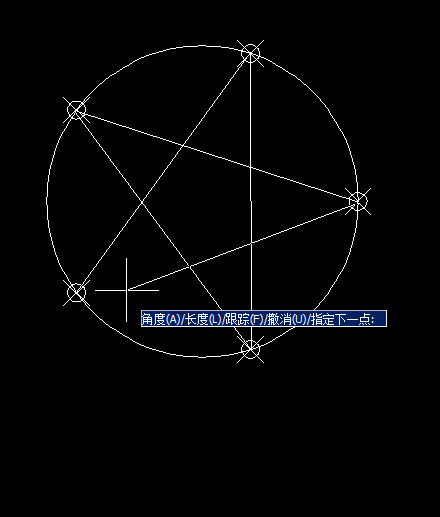

依次將各個等分點連接起來。

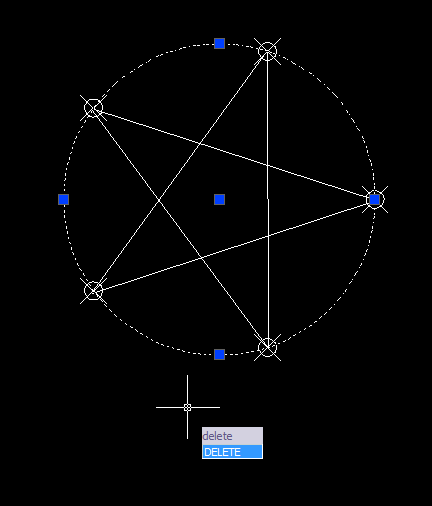

然后我們點擊一個最先繪制的圓，直接按“delete”鍵刪除圓，或者啟用刪除命令刪除整一個圓。

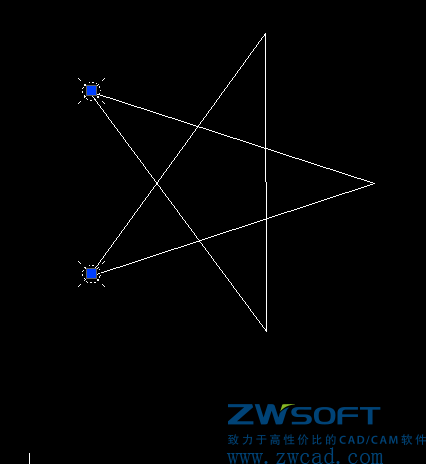

依照刪除圓的辦法，依次刪除原來各個標志點。

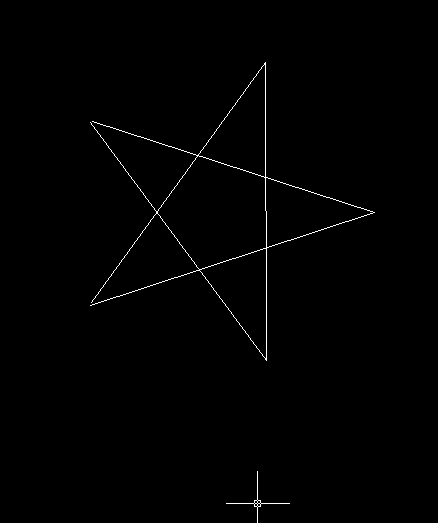

就這樣，一個完美的五角星就通過等數定分命令繪制出來了。工業、建筑設計物體，一般為了制造方便和美觀，會在制圖中經常使用到定數等分命令。所以，熟悉的使用這個命令是初學者的基本功。
