CAD標注軸測圖方法

軸測圖立體感非常強，但是終究也是一個二維圖不是三維，所以標注采用二維的方式是不對的，體現不出立體感，那正確的標注應該是怎樣的呢？ 小面小編來給大家介紹一下。

1、在軸測圖上添加文字

  1）提示：左軸測面上，文本采用－30°傾斜角；

右軸測面上，文本采用30°傾斜角；

頂軸測面上，文本平行X軸采用－30°傾斜角，文本平行Y軸采用30°傾斜角。

  2）創建兩個文字樣式，分別對應文字傾斜角為30°及－30°

  3）接下來，就自己試試～～相應軸測面采用相應的文字樣式～～

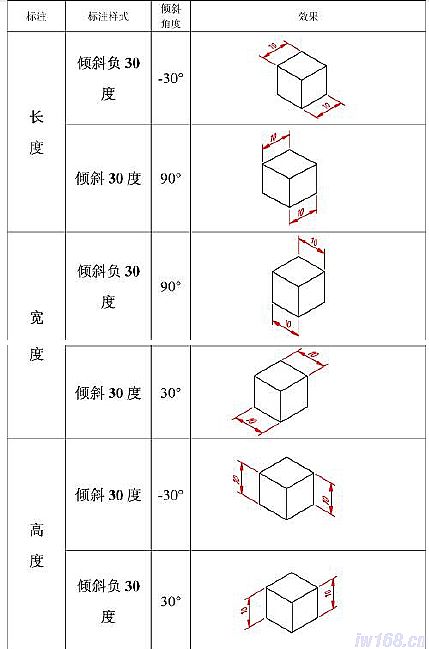

2、在軸測圖上實現尺寸標注

  1）如上：創建兩個文字樣式，分別對應文字傾斜角為30°及－30°

  2）相應創建兩個標注樣式，在文字分別采用如上的兩文字樣式～～

  3）提示：右軸測面上與X軸平行文本采用30°傾斜角，與Z軸平行文本采用－30°傾斜角；左軸測面Z軸（30°），Y軸（－30°）；頂軸測面Y軸(30°)， X軸(－30°)。（書寫格式如前，允許偷懶下~~）

  4）采用dimaligned標注。同樣相應軸測面采用相應的標注樣式～～

  5）若覺別扭的地方，別忘了修改。dimdedit→傾斜o→修改尺寸界線的傾斜角度，使其與軸測軸方向一致

  6)需要畫圓時，不能用“ C ”畫圓命令，而要用橢圓命令“EL--I（等軸測圓）”。  F5調整等軸測面。
