CAD圖紙中的填充圖案為什么顯示不出來
在CAD圖紙設計中，填充圖案的異常消失是影響施工圖表達完整性的常見問題。當圖案填充區域顯示為空白時，如何快速恢復顯示成為制圖關鍵。本教程將幫助您精準定位故障源并執行針對性修復，確保填充圖案正確呈現。
問題描述：

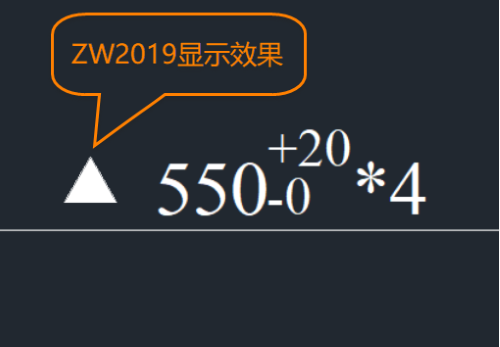

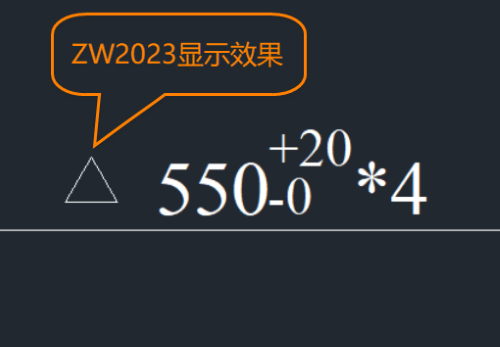

如下圖，圖紙中填充圖案在2019版中顯示正常，但是在2023版中沒有顯示，這是為什么？
原因分析：

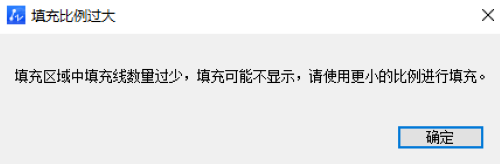

這是由于填充區域范圍較小，填充圖案設置的比例過大，整個填充區域內無法顯示填充圖案的一根線，CAD新、舊版本對于此類情況，填充圖案的顯示策略有所不同。在2019版本中軟件將此類情況以SOLID圖案的形式顯示，而在2023版本中會彈出相應提示（如下圖），并以圖案的實際情況進行顯示。
解決方案：

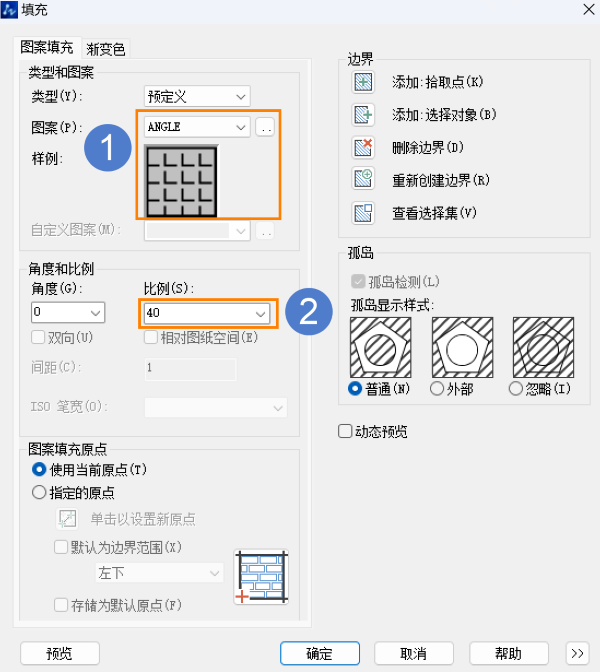

1.在2019版本中打開圖紙文件，雙擊需要調整的填充圖案，在彈出的填充選項卡中修改填充圖案為SOLID，或?qū)⒈壤男?，點擊確定。
2.保存文件，重新在CAD2023打開即可正常顯示
本文的分享就到這里，希望能為你提供實用的信息。感謝你的耐心閱讀，歡迎留言交流！
