CAD工程視圖如何顯示切線

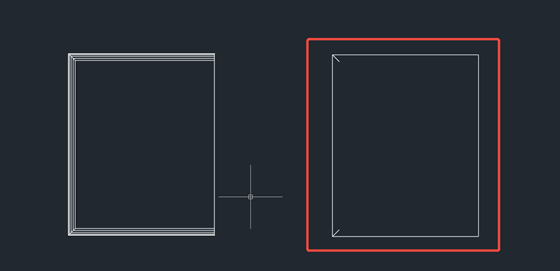

在CAD工程制圖中，準確表達零件的幾何形狀和結構細節至關重要，而切線作為曲面過渡或相切連接的關鍵特征，其正確顯示直接影響圖紙的可讀性和加工精度。許多設計師在創建帶圓角時的模型默認生成的工程視圖切線不顯示，該如何設置？本文將幫助您掌握相關設置技巧，確保圖紙既符合規范又清晰易懂。

方法一：創建工程視圖時同時設置邊可見性

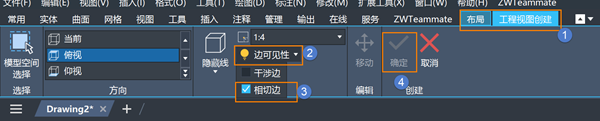

1. 點擊菜單【修改-實體編輯-基礎視圖】（【VIEWBASE】命令），選擇模型進入【布局-工程視圖創建】界面。
2. 選擇【邊可見性】箭頭下拉，勾選【相切邊】，再指定基礎視圖的位置，點擊【確定】即可。

 方法二：已經創建的工程視圖修改邊可見性設置

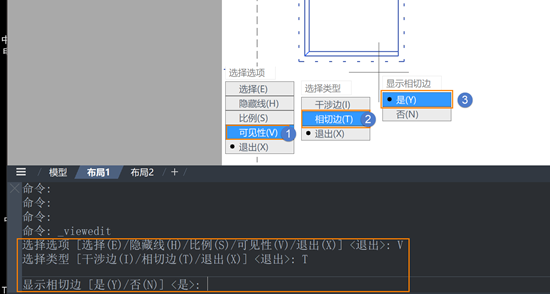

1. 1. 選中已經創建的工程視圖，【鼠標左鍵雙擊】調出選擇選項命令，點擊【可見性】，再點擊【相切邊】，選擇【顯示相切邊】，再按【enter】鍵確認即可。
   2. 雙擊視圖調出的命令在命令行有顯示，也可以根據命令行提示輸入對應的字母選擇命令。
