CAD如何調整左下角坐標系位置
在CAD繪圖中，調整坐標系原點是精準定位與測量的基礎操作。當處理特殊構造或需要重新定義基準時，CAD中如何調整左下角坐標系位置是一個待解決的問題。本教程將詳細介紹移動坐標系的實用方法，幫助小伙伴們快速建立符合設計需求的本地坐標系，提升復雜圖形的編輯效率。
問題描述：

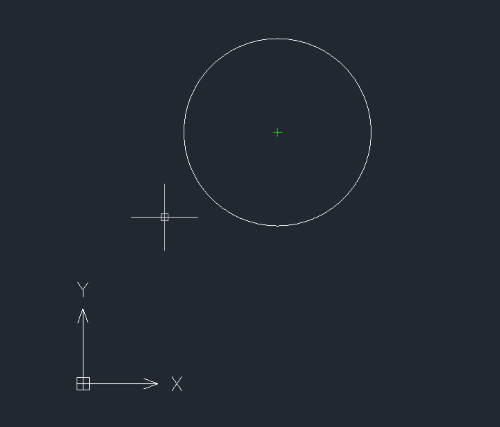

如何把左下角的坐標系原點移動到圓的中心？
步驟指引：

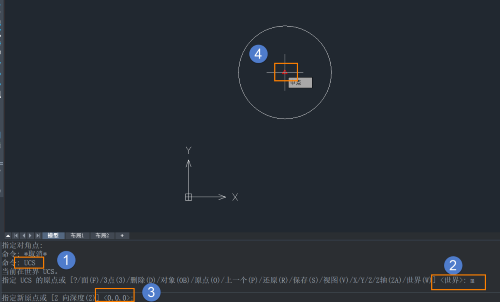

1.在命令行輸入【ucs】，
2.命令行提示如下，此時輸入【m】
3.指定 UCS 的原點或 [?/面(F)/3點(3)/刪除(D)/對象(OB)/原點(O)/上一個(P)/還原(R)/保存(S)/視圖(V)/X/Y/Z/Z軸(ZA)/世界(W)] <世界>:m
命令行提示如下，此時選擇新坐標系原點，比如圓中心
指定新原點或 [Z 向深度(Z)] <0,0,0>:

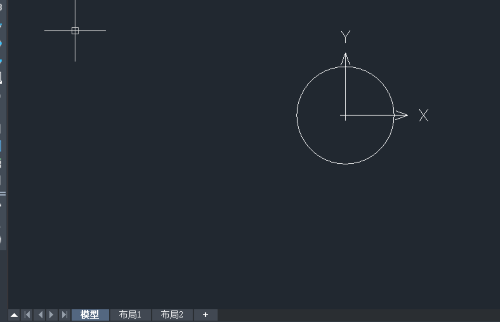

4.坐標系移動到了圓中心
本文的分享就到這里，希望能為你提供實用的信息。感謝你的耐心閱讀，歡迎留言交流！
