CAD中插入PDF時，尺寸有白框怎么辦
在CAD設計過程中，將PDF文件插入到圖紙中是常見的操作，但很多用戶會遇到一個棘手的問題——插入的PDF周圍出現多余的白框，不僅影響圖紙美觀，還可能干擾尺寸標注和打印效果。那么，這些白框究竟是如何產生的？又該如何快速去除呢？本文將提供實用解決方案，幫助您高效優化圖紙顯示效果，確保設計輸出的專業性。無論是調整PDF源文件還是利用CAD的隱藏功能，都能找到適合你的處理方式！

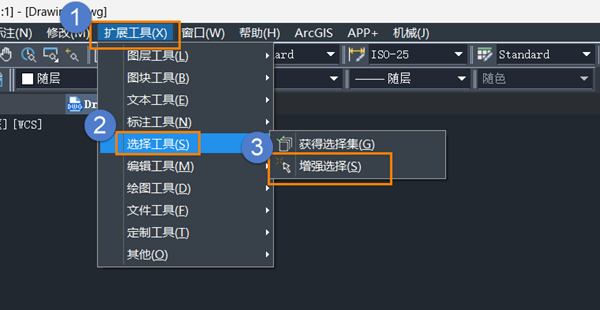

1.點擊【擴展工具】-【選擇工具】-【增強選擇】；

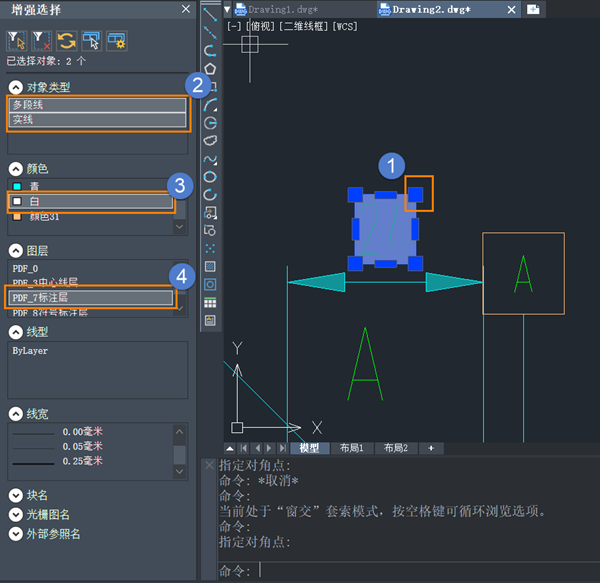

2.框選邊框與填充，選擇左側亮顯部分；注：不要框選到尺寸數字

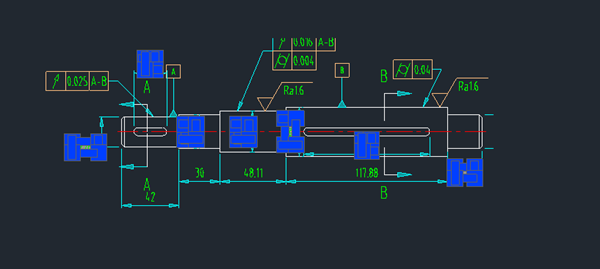

3.查看圖紙的尺寸上的白框填充是否全部選擇上；

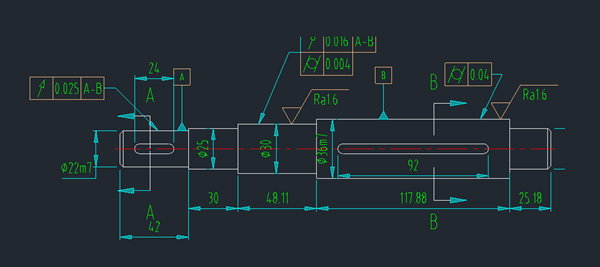

4.全部選擇后按鍵盤【delete】鍵刪除即可。
